МОНТАЖ И НАЛАДКА

В последние годы все большее распространение получила идея использования установок «ОНВ-МБ» на судах-сборщиках типа «ОС».

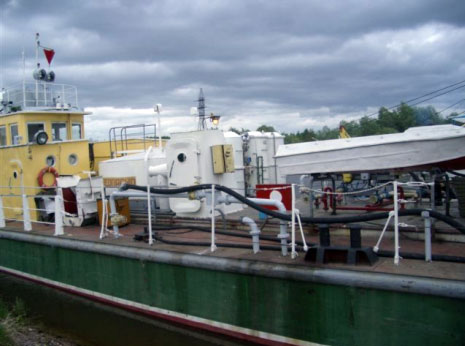

Ниже представлена фотография судна «ОС» (порт Новгород) со смонтированной на палубе установкой «ОНВ-1МБ».

 Использование данной установки позволяет одновременно принимать нефтесодержащие воды с судов и производить их очистку, что обеспечивает максимальную рентабельность эксплуатации сборщика.

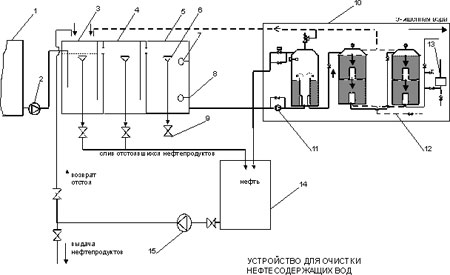

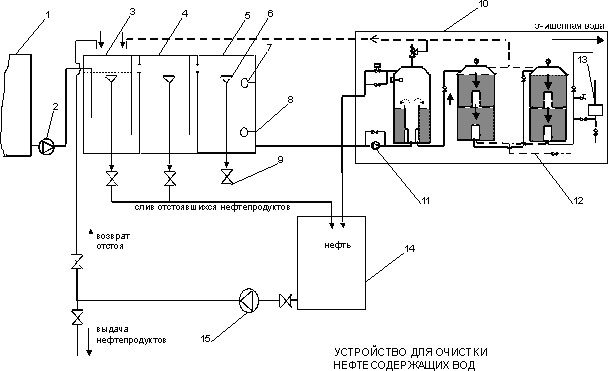

Ниже на рис. представлена принципиальная схема привязки установки «ОНВ-МБ». Максимальная эффективность и наилучшие результаты очистки достигаются за счет использования процесса предварительного отстаивания. Это не только позволяет устойчиво достигать результата менее 0,3 мг/л, но и в 2-3 раза увеличивает ресурс фильтрующей загрузки установки.





1 – емкость (цистерна), из которой осуществляется подача воды на очистку;
2 – подающий насос;
3,4,5 – отсеки отстойника (должно быть не менее 2-х отсеков);
6 – устройство для сбора всплывших нефтепродуктов;
7,8 – датчики уровня, обеспечивающие включение/выключение установки «ОНВ-МБ»;
9 – клапан запорный;
10 – установка «ОНВ-МБ» в сборе;
11 – насос;
12 – трубопровод подачи промывочной воды;
13 – прибор автоматического контроля за качеством очистки (сигнализатор нефти);
14 – цистерна для сбора нефтепродуктов;
15 – насос для выдачи нефтепродуктов, а также для возврата отстоя в процесс очистки
